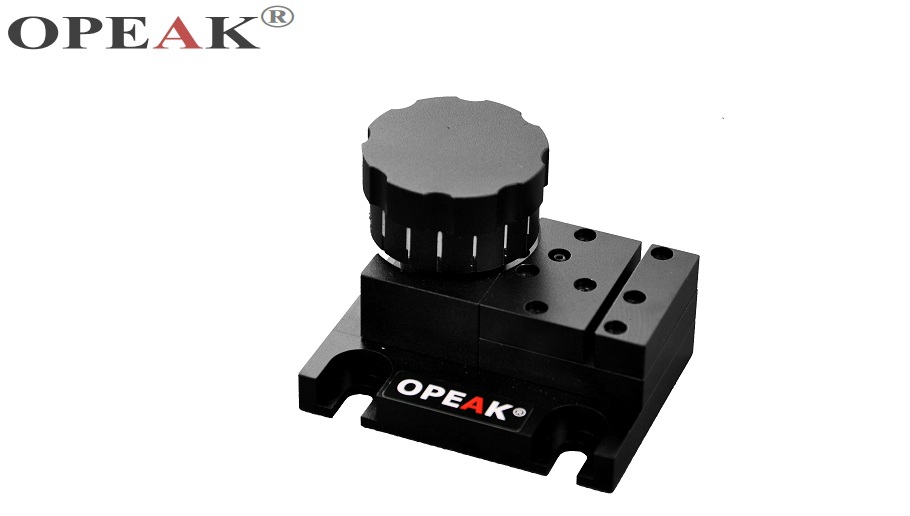

OM-MS-M
OM-MS-M 型光纖擾模器,是一款基于機械式模式加擾技術的光纖擾模器(模式濾波器),能夠在光纖中不受光發射條件影響地產生穩定的模式分布以及低插入損耗。在對多模光纖或多模光纖器件(準直器等)的性能(例如損耗)進行準確測量時,穩定的注入模式(或模式分布)是一個重要的前提條件或必要條件,加擾方式是在波紋表面間對光纖施加周期擾動使光纖微彎曲,進而增加導模之間的模式耦合(模式加擾)或高階導模與輻射模式的耦合(模式濾波)。
圖片點擊放大
- 典型性能
- 技術文檔
- 應用筆記
- 參考引用
光纖類型 | 50um/105um多模光纖 | 分辨率(um) | 12.5/25(轉輪刻度) |
光纖槽寬度(mm) | 1.6 | 模式加擾 | NA<0.22 且 ω0<d |
模式濾波 | NA>0.22 且 ω0>d | 外形尺寸(mm) | 73×54×50 |
定位孔(50mm間距) | 配合M6圓柱頭螺釘 | 光斑/纖芯直徑 | ω0/d |
